導電滑環內部結構的解析

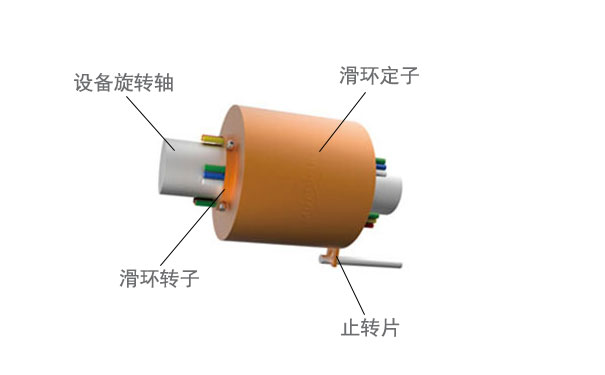

        工業快速發展到現代，導電滑環已被越來越多的機械設備用到是因為其本身特殊的作用和性能，它是確保兩端相對旋轉的機械設備之間傳輸電流和信號的關鍵電氣裝置，有人會問到，為什么兩端機械設備不能直接連接來傳輸電流或信號呢？答案是可以的，中間用導線連接，或者兩個設備端的端子直接連接也可以傳輸電流或信號，但是如果兩端設備有一端需要360度旋轉的結果是怎樣呢？他們兩者之間用導線或端子直接連接還能起來相應的作用嗎？一端旋轉一端靜止，用端子連接固定適合嗎？根本不可能實現，這樣的連接隨著一端設備的旋轉，輕則會纏繞導線，重則會拉扯或損壞設備。而滑環恰好就是為了解決這一問題研發出來的，其工作原理就是實現兩端相對旋轉的機械設備之間在360度無限制旋轉下能穩定地傳輸電流和信號，確保固定導線的電流與需要旋轉或轉動的導線保護緊密接觸并起到穩定精準地傳輸的作用，滑環的應用領域已遍及整個工業行業，不管是包裝機、機器人、卷線筒、發電機、CT掃描機、手術燈無影手、監控器、起重機、挖掘機、激光雷達、航空航天、石油設備、煤礦等等這些設備都要用到滑環，由于時間空間有限，不能一一在此列舉，但是我們可以想象一下，如果這些機械設備沒有滑環，是怎能起到旋轉并傳輸的作用呢？大部分機械系統也就失去了它原本的功能。以下為了使用戶更了解滑環，我們用一款實物圖來展示一下滑環的具體內部結構。

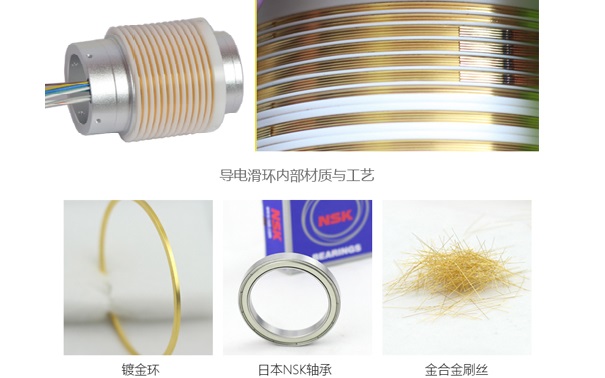

        從圖中可以大致地看到滑環的內部構造，也可以了解滑環的組成部分，它是由很多零部件組成，表面上看滑環可能非常簡單，有些小型的滑環就只有挙頭那么大，甚至微型的滑環只有硬幣那么大，但是每款滑環都是相應的零部件比如滑環主體、軸承、導電環、刷架、接觸刷束、導線、外殼、連接頭等組成，不同的滑環型號使用不同尺寸、材質的零部件，設計時嚴格按照用戶的使用參數，其中導電環和電刷架兩部分是整個滑環的兩個關鍵的零部件，直接影響滑環的使用性能和壽命。通常導電滑環的主軸是由鋁合金或不銹鋼再利用數控車床或CNC電腦鑼機加而成，有些用戶對材質和滑環壽命沒有特別要求也可以使用工程塑膠做為主軸的材料，軸兩端各裝上一個端面，每個端面里裝配上軸承，主軸的中間部分按客戶標準通過疊加的方式安裝導電環，環與環之間用絕緣體隔開，電刷架上的刷束根據環與環之間的距離也隔離開，每束刷針對應一環并留取一定的壓力再固定，使得刷針與環面緊密接觸并起到傳輸的作用，這個傳輸過程就是整個滑環的精髓，環面和刷針的材質再加上壓力的大小與導電滑環的使用壽命也息息相關。

        以上所述就是導電滑環大概的內部結構的解析，可以看出滑環之間各個通路相互獨立，互不干擾，傳輸更精準。滑環安裝到旋轉設備上后，也可以通過滑環的兩端引出導線，在通電和旋轉的狀態下，即可以穩定地傳輸各種安培的電流及各種各樣的信號，從而構成了穩定可靠的整體旋轉系統，如需了解更多滑環內部結構的信息，請關注http://www.126yx.com.cn.
