導電滑環的一些小知識，百分百八十的人都不知道...

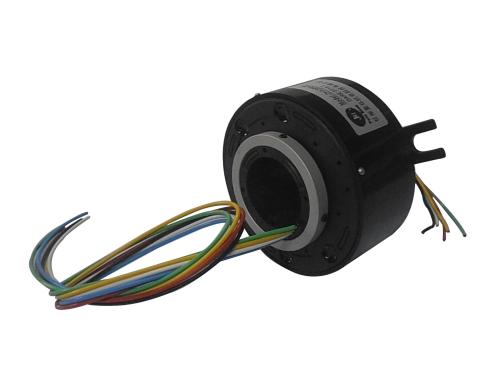

什么是導電滑環？
    導電滑環顧名思義就是需要通過電來接觸滑動連接。導電滑環也稱為集電環或旋轉接頭、旋轉電氣接口、滑環、集電環、回流環、線圈、換向器等，是實現兩種相對旋轉機構的圖像、數據信號和功率傳輸?shù)木_傳輸裝置。特別適用于無限制的連續旋轉，同時需要從固定位置到旋轉位置傳輸功率或數據的地方。
    導電滑環是由彈性材料-電刷，滑動接觸表面材料-導電環，絕緣材料，粘合材料，組合支撐，精密軸承，防塵罩等。而電刷是用貴金屬合金材料制成的。它具有與導電環槽對稱的“II”型雙觸點，利用電刷的彈性壓力你與導電環槽的接觸，傳遞信號和電流。

    導電滑環作用：
    1.導電滑環的主要功能是解決設備360°旋轉過程中產生的繞線問題。在電氣設計中，導線應與旋轉部件連接，機械部分360度無限制連續旋轉時，會遇到導線纏繞問題。為了確保電流或信號能夠準確地傳送到旋轉元件，需要一個電旋轉連接器，通常稱為“電滑環”，用來傳輸信號的功率和旋轉。連接時，導電滑環的存在可以大大簡化系統的結構，避免導線在旋轉過程中的損壞。
    2.導電滑環可以提高系統性能，簡化系統結構，避免旋轉過程中的鋼絲纏繞。總之，通過簡化操作和消除損壞，提高導電滑環的性能。
    3.導電滑環可準確傳輸以太網、USB、RS、CAN總線、火線、伺服電機信號、編碼器信號、應變計信號、熱電偶等信號。
    導電滑環特點：
    1.標準滑環產品規范，先進的雙金軌接觸設計-超長壽命，高保護，無維護；
    2.外形小，結構緊湊，重量輕，安裝方便；
    3.運轉平穩，力矩低，電噪音低，接觸電阻低，無摩擦；
    4.多觸點，多路徑數(定制300通路以上)，多信號傳輸；
    5.高速(10000 Rpm)，高電壓，高保護等級，高速數據傳輸，高產品精度；
    6.光纖電氣組合，氣壓液壓系統組合，電滑環和高頻旋轉接頭組合等。
